加壓泵站

產品介紹

技術參數

流量范圍：10-6000 m3/h

揚程范圍：0.2-4.OMPa

壓力調節精度：≤0.01MPa

環境溫度：+5℃-+40℃

泵站結構型式與布置

結構型式

采用濕式墩墻式，進水條件好，各臺機組可單獨檢修，互不干擾。

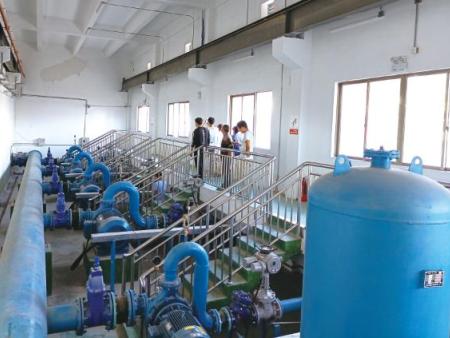

內部布置

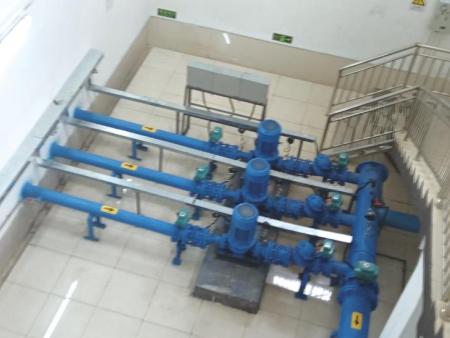

主機組布置：采用縱向一列式，簡單整齊，機房橫向跨度較小。

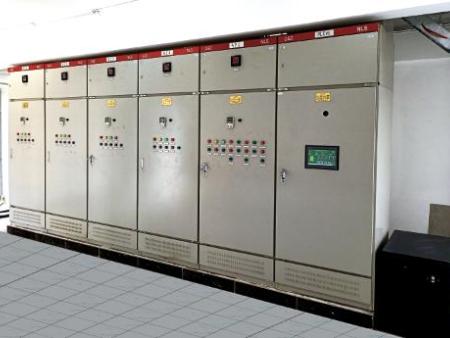

配電設備布置：采用一端式布置，機房跨度小，進出水側可以開窗，不影響通風采光。

檢修間布置：設在機房靠近大門的一端，并留有空地存放工具等用物。

交通道布置：寬度取2m，布置在出水側，與配電間地板同高。

充水系統布置：布置在檢修間。

排水系統布置：機房地面應有向前池方向傾斜的坡度，設排水溝，至支溝沿機組基礎布置，必要時加排水泵，集水井設在機房低處。

通風布置：合理布置門窗，利用風壓或熱壓實現自然通風。

電纜溝布置：從開關柜至機組的電纜整齊地鋪設在泵房地面下的電纜溝內。
